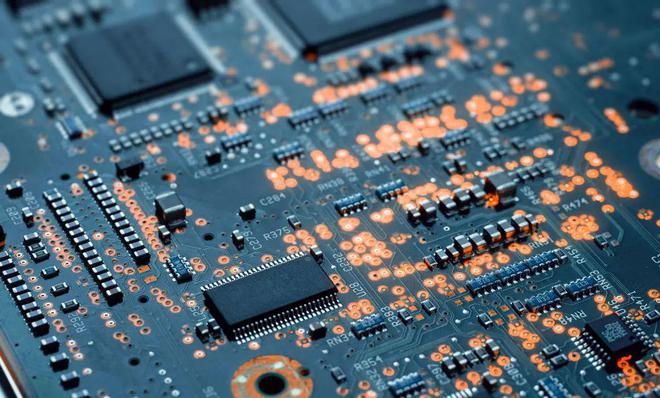

印制电路板（Printed Circuit Board，PCB）是一种重要的电子部件，用于在其上布置电路并提供电气连接。 PCB是由多层间距不同的互连导体和绝缘材料组成的矩形结构，用于支撑电路并提供电气连接。PCB主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界等组成。
PCB的制造过程通常包括前期设计、绘制原理图和规则说明、切割出实际尺寸的底板和垫板、将底板固定在中介层上、填充底板和中介层之间的空隙、在底板上钻孔并埋入管座、在底板上添加电气连接点、使用敷铜板和阻焊层进行后续处理等步骤。最终制造出的PCB需要进行测试和检验，确保其符合质量标准和安全要求。
PCB的底板是PCB的基础，用于支撑所有其他部分；中介层位于底板和表面安装元器件之间，用于传输信号和电源；表面安装元器件是指直接安装在PCB表面的元器件，如芯片、集成电路块等；金手指是连接表面安装元器件和主板的连接器，通常由铜合金制成。
PCB的设计需要借助计算机辅助设计CAD软件，如Cadence Allegro、MentorGraphics PADS、Altium designer等。这些软件可以帮助设计者实现电路原理图，并在计算机中生成印制电路板的物理模型。 PCB的制造需要使用专业的电路制造工艺和设备，如覆铜板制造、丝网印刷、贴片等。
总之，PCB是电子产品中重要的电路基础部件之一，它的制造和应用涉及到许多技术和工艺。 PCB的设计和制造需要专业的技术和设备，以确保其质量和可靠性。
