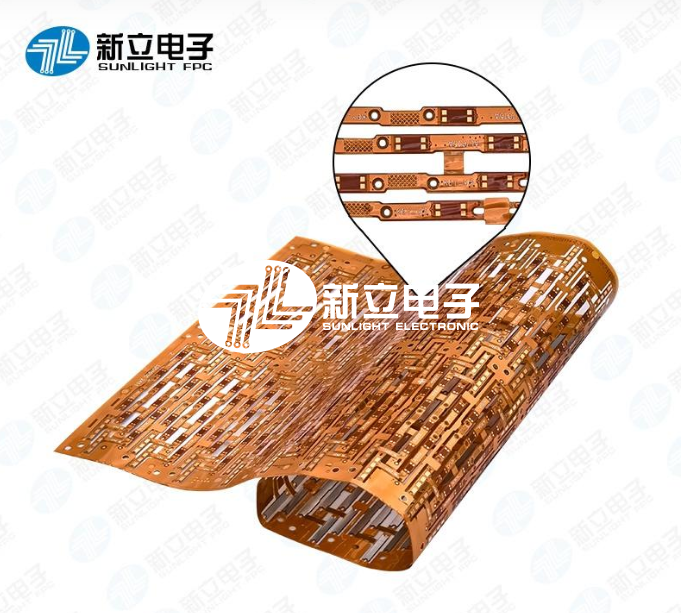

FPC焊接工艺是电子技术领域的关键手段，通过加热与施加压力，将柔性印刷电路板（FPC）与焊盘、元器件等紧密连接，对电子产品性能与可靠性至关重要。该工艺主要分为手工焊接与机器回流焊两种。

一.手工焊接工艺：

1.焊前准备：

（1）材料检查：确保FPC线路无断路、短路，覆盖膜无破损；焊锡丝、助焊剂质量合格，符合焊接要求。

（2）工具准备：根据焊点大小、间距选择合适的烙铁头，进行温度校准；准备镊子、放大镜等辅助工具。

2.焊接操作：

（1）定位与固定：利用治具固定FPC，确保元器件准确放置在焊盘位置，避免位移。

（2）焊接手法：熟练掌握拖焊、点焊等技巧，拖焊适用于连续引脚，点焊适用于个别或间距大引脚。控制焊接时间，保证焊点饱满光亮，避免氧化、虚焊。

3.焊后质量检测与返修：

（1）检测：外观检测结合放大镜查看焊点圆润度；电气性能测试确保线路导通性。

（2）返修：去除不良焊点焊锡，避免二次损伤，重新焊接，要求高超技术和耐心。

二.机器回流焊工艺：

1.印刷焊膏：

清洁钢网，检查变形、松脱、异物；架好钢网，均匀摊放锡膏；保证FPC焊盘清洁，防止污染。印刷后30分钟内完成贴片，2小时内回流完毕；手工清洗钢网保持锡膏活性。

2.SPI检测：

调试SPI程序，测试不良检出率；IPQC确认程序，标记不良品；误报率超标时，同步分析并改善。

3.贴装元件：

确认送料器型号、清洁度；安装Feeder，锁定压料盖；通过贴片机准确贴放元件。首件确认后生产，换料记录双方确认签名。

4.回流焊接：

调整链条轨道宽度，确保产品顺畅运输；确认首件元件位置、方向；过炉时避免元件移位掉件。每12小时测试温度曲线，转生产时必测；回流后做推力测试确认焊接效果。

5.检测与返修：

（1）AOI检测：全检每块FPCA，跟踪确认良率；不良品标记，预防混料。

（2）不良品返修：参照标准IPC-610H，对虚焊、连锡、偏移等缺陷进行返修。

FPC焊接工艺是一个系统性、连贯性强的过程，从准备到操作再到检测返修，每个环节都紧密相连，严格把控才能确保高质量焊接，为电子产品性能稳定和可靠运行奠定坚实基础。通过精细的焊接工艺，确保FPC与其他部件间电气连接稳定可靠，提升电子产品整体质量和稳定性。
